电气安全：从发电站到你家的末端配电箱，一文搞懂！

你有没有想过，我们家里的电是怎么来的？ 肯定不是凭空变出来的！它要经过一段漫长的旅程，才能从发电站安全地到达你家的插座里。今天，咱们就来聊聊这个过程。

首先，电从发电站（无论是水电、火电还是太阳能发电）出来，经过层层“高速公路”——也就是输电网和枢纽变电所，一路降低电压，才能逐渐进入咱们的城市。这个过程就像快递一样，大包裹先到中心，然后再分发到各个区域。

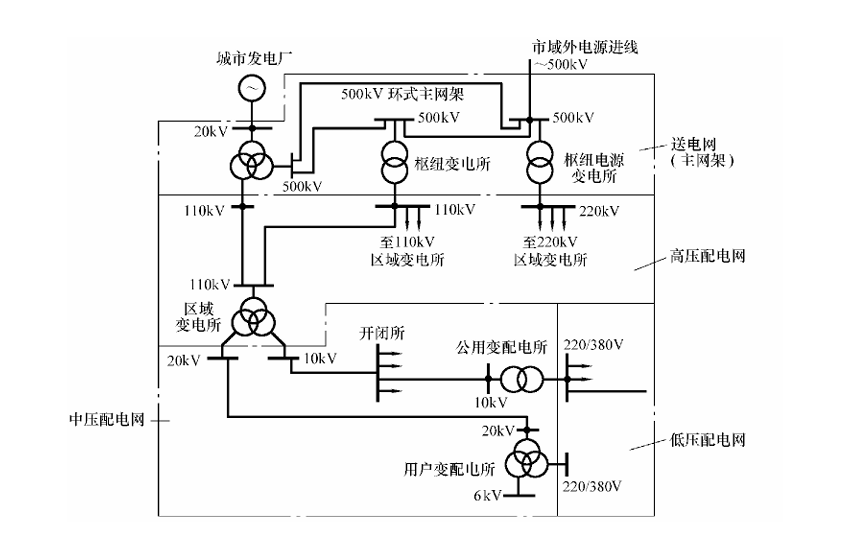

接下来，电会进入配电网，这是一个由高压、中压、低压组成的复杂网络。高压电就像主干道，中压电是支路，低压电就是通往你家门口的“最后一公里”。 电经过城市里的变配电所，电压进一步降低，到了图一上面我们最后看到的用户变配电所，平时检查遇到的室内变配电所。

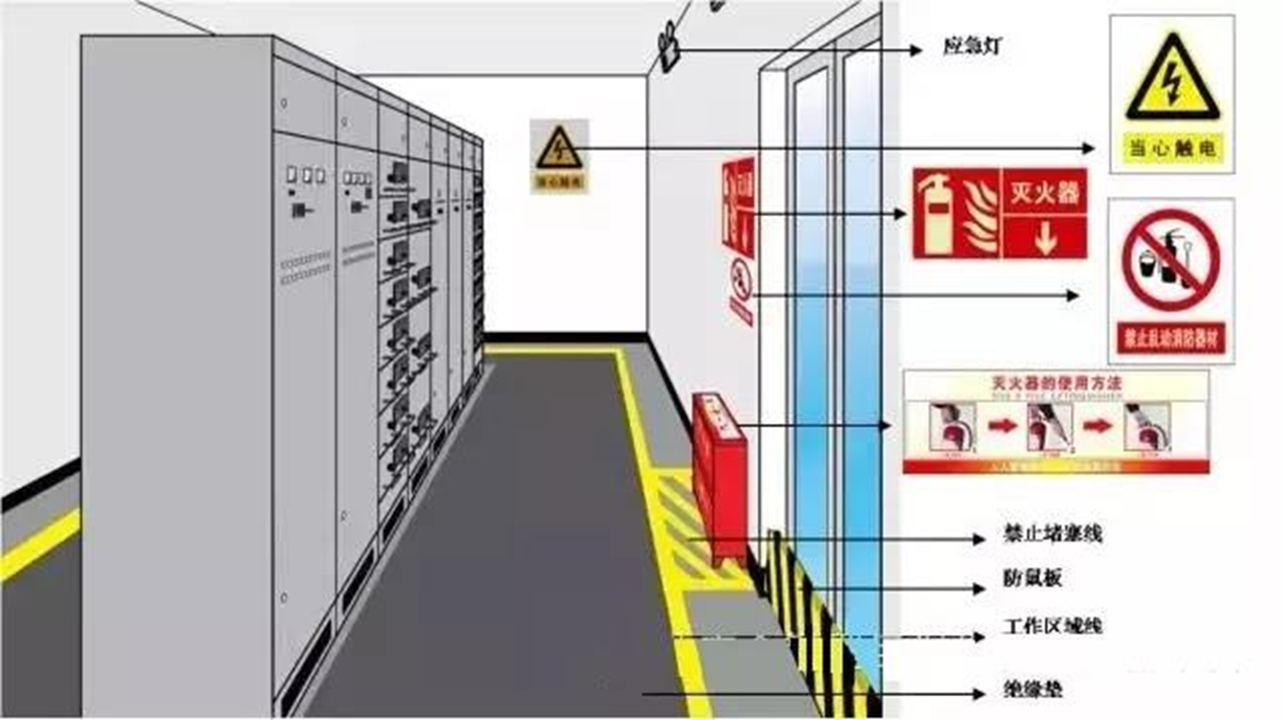

室内变配电所，里一排排的设备都很常见了，

​

但这里有一个很重要的概念，环网。为啥要有环网？负荷等级。

为什么要环网供电？

有些重要的用电场所（比如医院、消防设施）会采用环网供电方式。 这是什么意思呢？ 简单说，就是从两个不同的电源给同一个地方供电，就像两条“生命线”。 这样，即使一条线路发生故障，另一条线路也能保证重要设备的正常运行，保证供电的可靠性。

一级负荷：

根据用电的重要程度，用电负荷也分为不同的等级。 一级负荷是最重要的，例如消防电梯、消防水泵、应急照明等，必须保证供电的可靠性，不能轻易停电。 很多重要场所为这类负荷配备了双电源，甚至柴油发电机等备用电源，确保万无一失。如果医院停电，手术怎么办？

对于二级负荷，只需要两个回路供电，不必一定要求双电源。

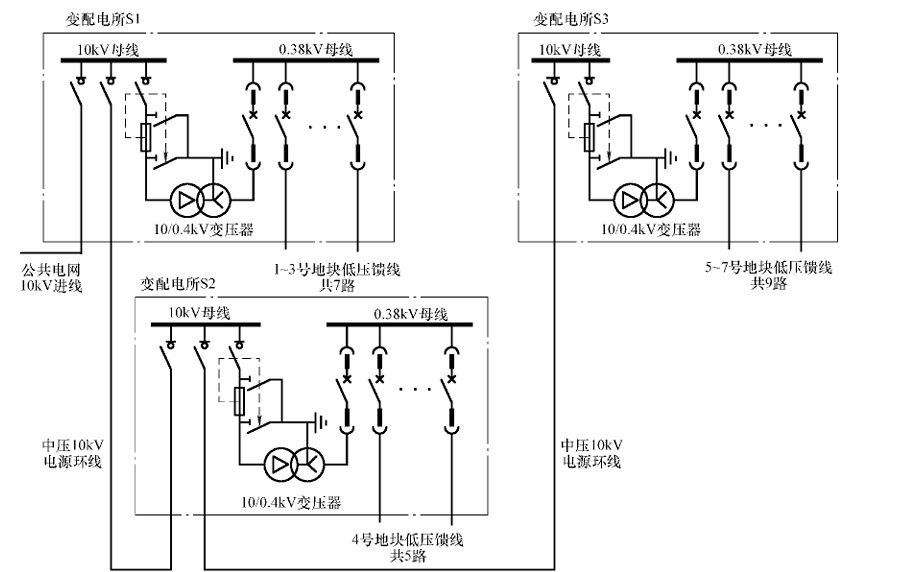

上图变配电所S210kv母线， 双电源供电，0.38kv母线， 双回路供电。

下面说说一级负荷中特别重要的负荷

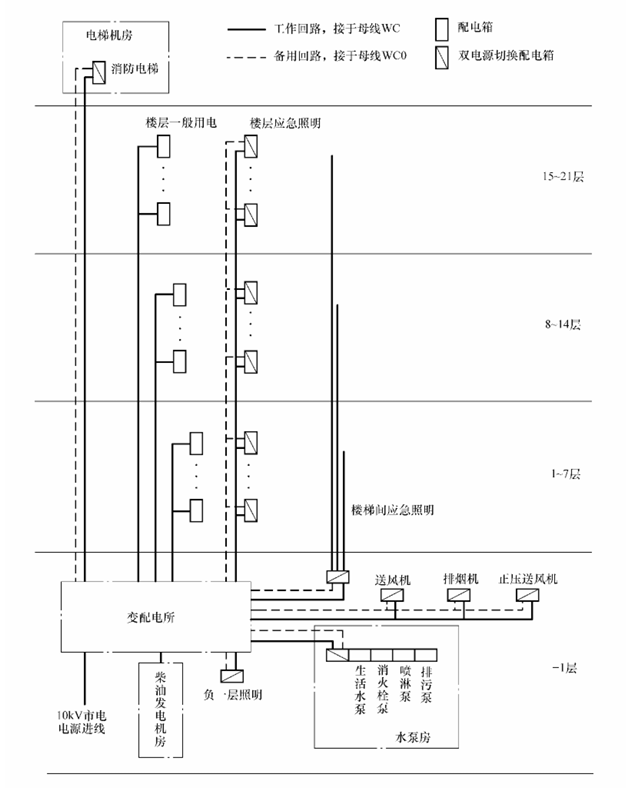

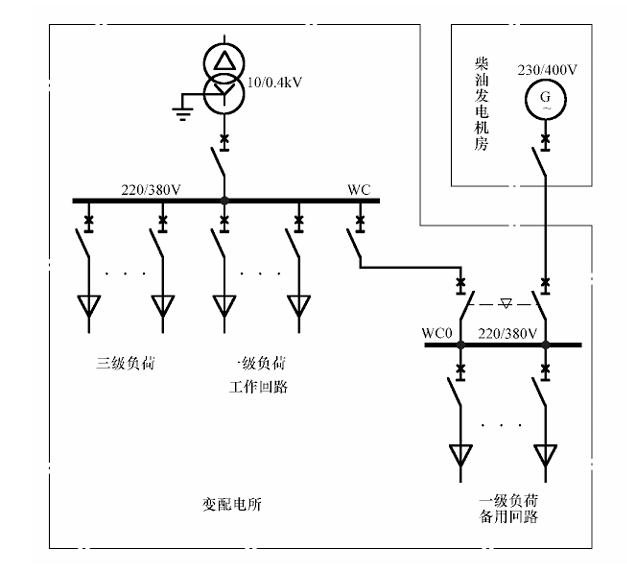

示例系统有两个电源：一个是常用的10千伏市电，另一个是400伏的柴油发电机。 市电通过变压器降压后，变成220/380伏的家庭用电。 为了防止市电和发电机同时供电造成损坏，它们之间有个“互锁”装置。

平时，重要设备（一级负荷）和普通设备（三级负荷）都用市电。 当WC母线发生故障时，会切换到WC0备用电路，这个备用电路也来自市电，不需要启动发电机。 只有市电完全停电时，才会启动柴油发电机供电。

消防电梯、水泵、风机和应急灯这些重要的设备（一级负荷）双电源供电，而且尽可能独立控制，普通设备(普通照明和插座)分层分区供电。

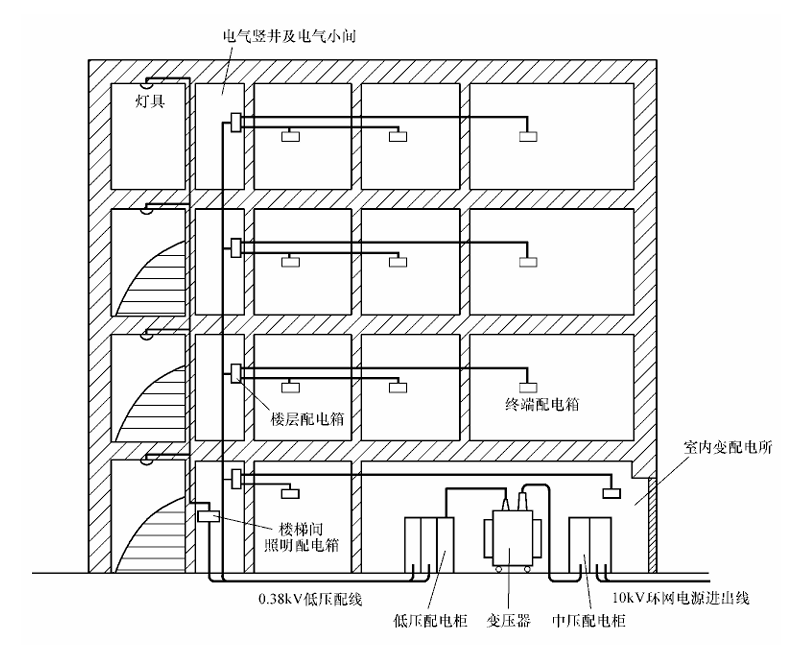

最后，电会进入你家楼道的楼层配电箱，或者直接是你家的入户配电箱。 这个小小的箱子里面，藏着很多重要的“守护神”，比如断路器（也叫空气开关）和漏电保护器。

配电箱里的“守护神”：

• 断路器（空气开关）： 就像家里的“保险丝”，当电路发生短路或者用电过载时（比如同时开了太多电器），它会自动跳闸，切断电源，防止电线烧毁，甚至引发火灾。
• 漏电保护器： 它的本领更厉害，能监测到电路中是否有漏电的情况（比如电器外壳带电），一旦发现漏电，就会迅速跳闸，保护咱们的人身安全，防止触电事故。

所以，下次当你打开家里的电灯时，不妨想一想，电是怎么一步步来到你家的？ 也别忘了定期检查家里的配电箱，确保里面的“守护神”们都在正常工作，保障咱们的用电安全！
